※ 以上設備參數系廣州市申發機電有限公司自行研發工程數據，會因應用產品形狀、印刷工藝要求有所改變。

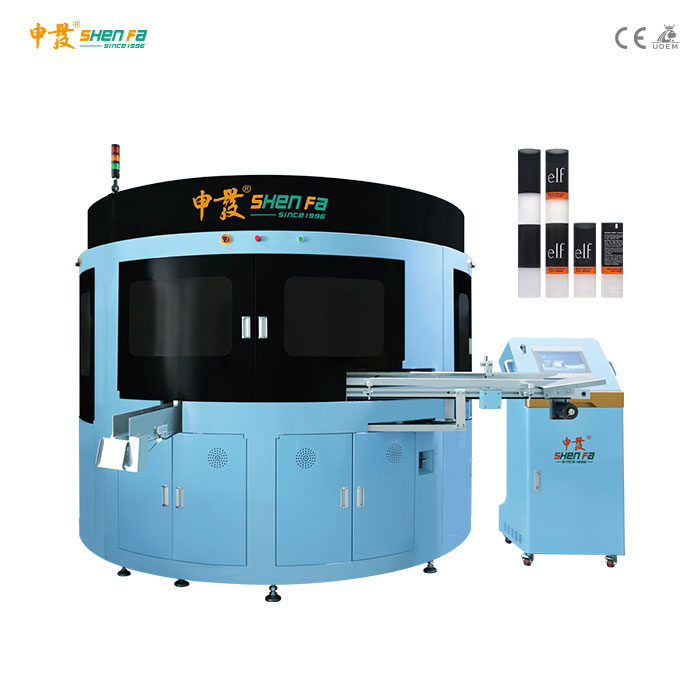

▲ 自動三色伺服高速印刷機設備外觀

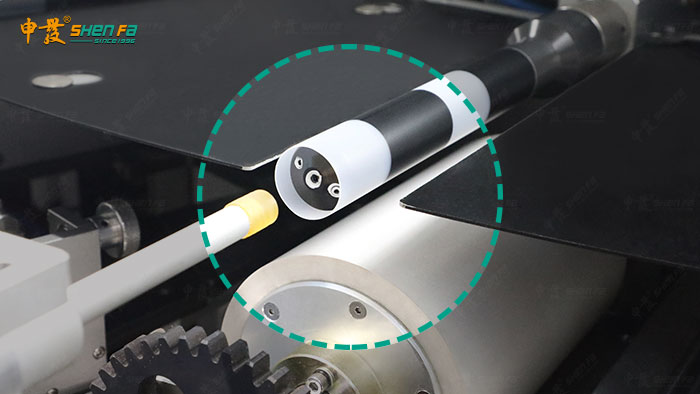

▲ 自動上料裝置※ 采用伺服電機控制，自動將待印產品逐個推入管位。

▲ 電暈處理裝置

※ 待印產品（軟管）表面經過電暈裝置處理，

改變其表面屬性，增強油墨印刷附著黏度。

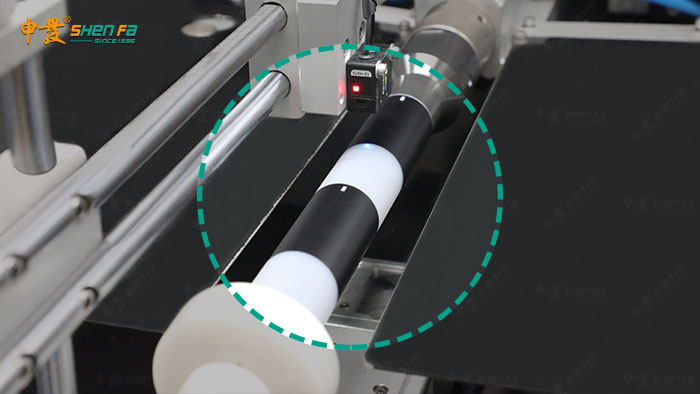

▲ 旋轉定位裝置

▲※ 電眼光標自動感應待印產品表面定位標識，快速旋轉鎖定目標位置。

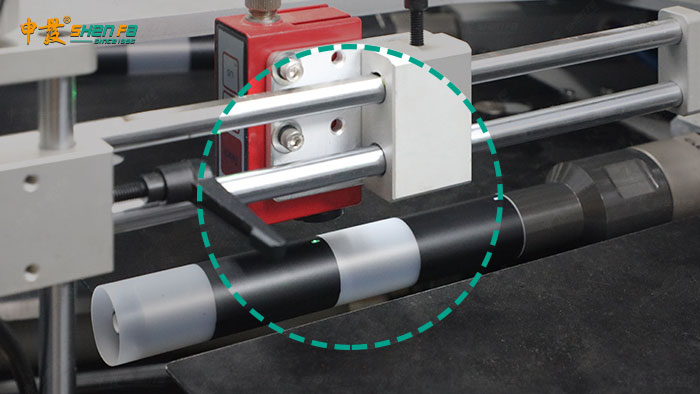

▲ 前后定位裝置

※ 電眼光標自動感應待印產品表面定位標識，通過推管調整前后目標位置。

▲ 上光裝置※ 采用伺服控制，自動旋轉將光油均勻涂抹于待印產品（軟管）表面。

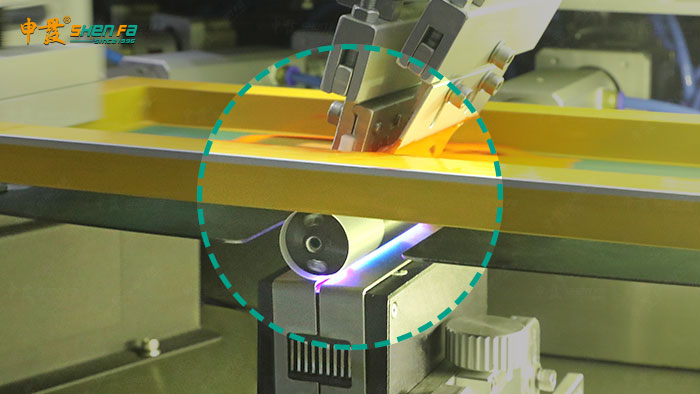

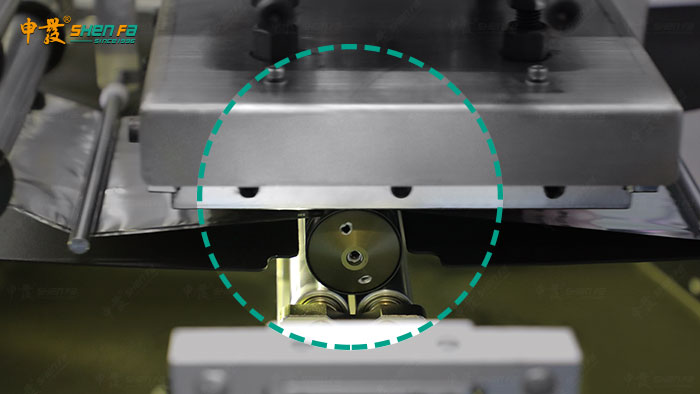

▲ 絲印固化同步裝置※ 采用上下、左右伺服控制絲網印刷，在絲印的同時進行LED固化。

讓表面的印刷油墨均勻流平不堆積，整圈包裝圖文接口處可以無縫銜接。

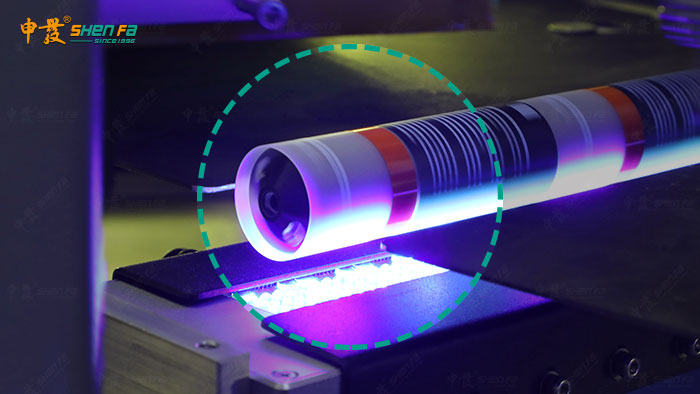

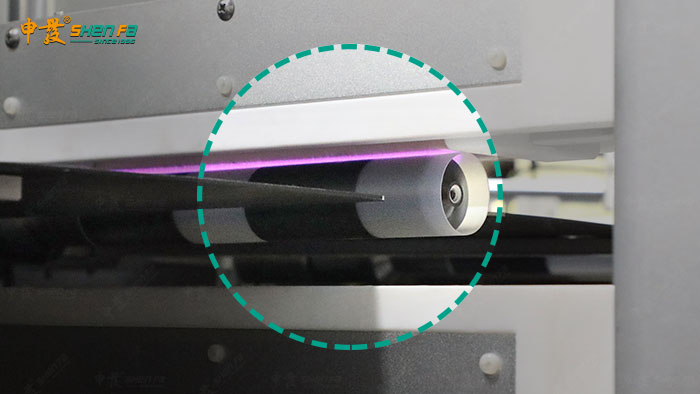

▲ LED固化裝置※ 實時動態檢測LED能量，可控LED光照待印產品區域、亮度大小。

▲ 燙金裝置（選配）※ 采用上下、左右伺服控制燙印，七段不同燙印壓力，

燙印面積大小（寬大色塊／細小線條）皆可適應。

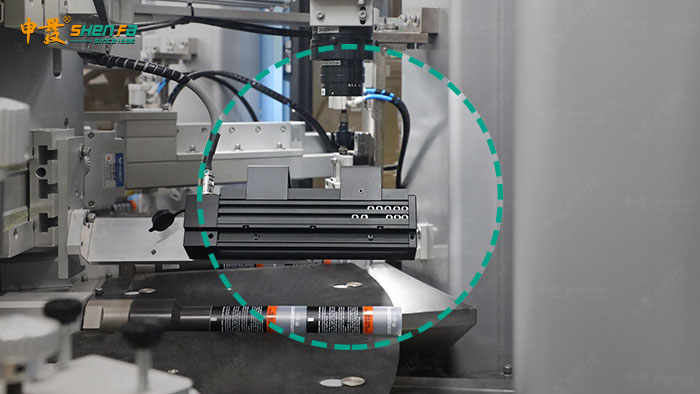

▲ 視覺檢測裝置（選配）※ 申發視覺檢測系統采用光學原理，通過高清相機拍攝產品多維度影像畫面，

快速、準確檢測產品印刷品質。

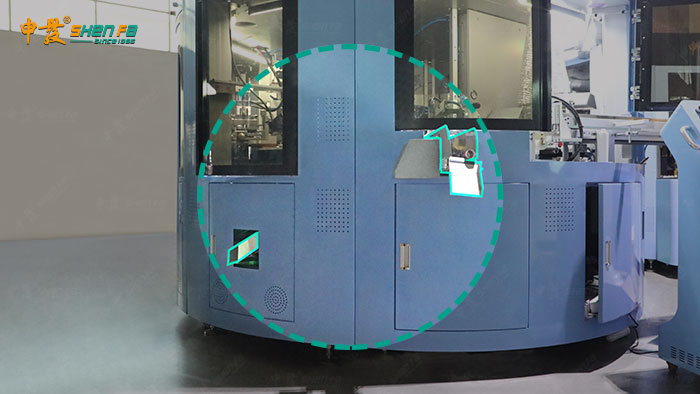

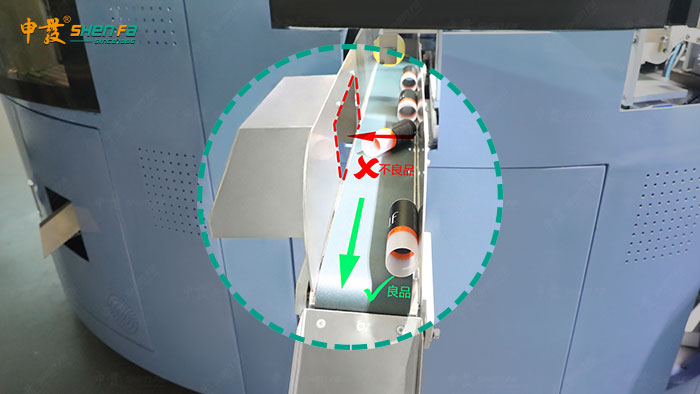

▲ 檢測結果判定流向（選配）

※ 申發視覺檢測系統智能算法甄別產品品質結果，自動剔除不良印刷產品，

減少人工成本與檢測誤差，提高品質檢測速度與精度。

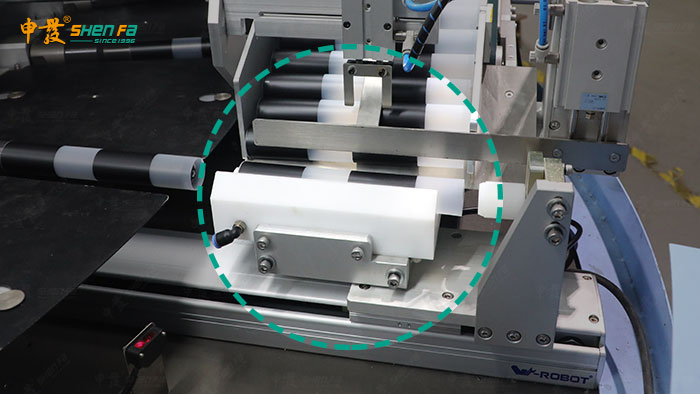

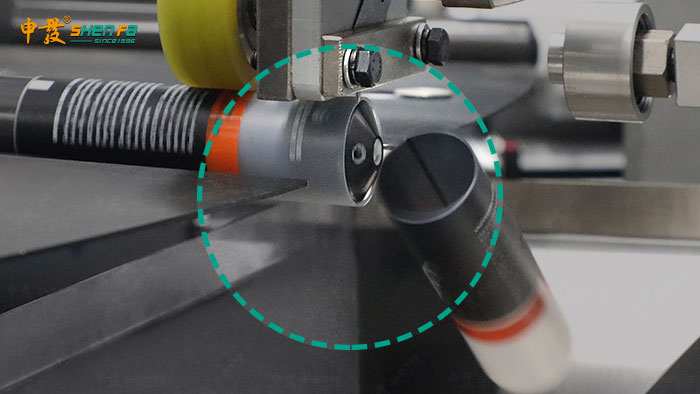

▲ 切管裝置※ 將印刷好的產品（軟管）依照預定位置自動切割開來。

▲ 雙出料口※ 一支產品經一端上料完成印刷后，一分為二，由兩端下料。

▲ 印刷速度
※ 50×2＝100 pcs/min

▲ Φ30通芯軟管三色印刷樣例

本設備為自動三色伺服高速印刷機。

以高清、快速、精準套印、多功能一體為理念，

印刷速度高達100pcs/min。

可選配上光、絲印、燙金、一物一碼、視覺檢測、切管等多重功能一站式印制，

軟管圓管包裝圖文一色至多色印刷。

套色對位準確，整圈印刷接口無縫。
